西門子變頻器全系列維修報警故障：
黑屏
西門子變頻器黑屏一般故障原因有（電源損壞、igbt短路造成內部保險燒毀）等。
（1）6se7023－4tc61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用表測igbt內部已嚴重短路，造成內部保險已經燒斷失去電源，更換igbt以及維修觸發電路重新送電，一切正常。
（2）6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用外接24v電源試機，屏幕顯示正常，再用萬用表測低壓交流輸出，無電壓說明故障在電源處，測uc3844（6）腳脈沖輸出正常，到q36柵極沒有，經表測量r321由28ω變?yōu)闊o(wú)窮大換新后試機，故障消失。
3、 008報警
“008”為開機封鎖報警，變頻器不能啟動，故障原因：在上電后變頻器對其測試點進行檢測，如果條件達到，cuvc板輸出信號將充電電阻用并聯的繼電器短封，給變頻器以更大的電流使之運行，否則將在屏幕上顯示“008”并且無法啟動。
�。�1）6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：30（下）為008檢測點（正常為15v），測30（下）沒有15v，k1已經閉合，查q3發射極有15v基極電壓正常，懷疑q3損壞，換新以后送電，一切正常。
�。�2）西門子變頻器6se7022－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
處理情況：更換cuvc板正常，說明故障在cuvc，經查為與之相連的r652和r658損壞造成的，換新后試車，一切正常。
4、f002報警
6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“f002”電壓過低報警
處理情況：查母線直流540v正常，說明底板電壓檢測系統出現故障，經檢測直流母線540v電壓經電阻串聯通過tl084傳信號給cuvc板，如果檢測電壓低于參數p071所設置的數值將會停止電機并發出報警，用萬用表電壓檔測tl084端無有電壓（正常值因?yàn)?.38v），再用電阻檔測串聯的30個電阻發現有兩個因腐蝕已經斷路致使信號無法傳遞，更換電阻后，送電試車一切正常。
當西門子變頻器出現故障時，首先查看西門子變頻器上的數碼管上所顯示的報警信息，針對報警信息查看西門子變頻器的報警說明以此來對西門子變頻器的故障進行定位。如直接對一臺故障的西門子變頻器進行檢查，在上電檢查之初則首先需要使用萬用表來對西門子變頻器進行測量。使用萬用表對西門子變頻器中的整流橋、IGBT模塊等功率部件進行檢查并注意查看西門子變頻器中是否有明顯的燒毀痕跡。在使用萬用表對功率部件進行檢查時，將萬用表打到1K的電阻檔，將黑表筆與西門子變頻器的直流（-）極連接，而后使用萬用表的紅表筆分別連接西門子變頻器的三項輸入、輸出端來測量電阻，測量所得出的電阻值應當在5-10K之間且輸入、輸出三相之間要相互一致，輸出端的三相電阻值要略小于輸入電阻值，完成了（-）測的電阻測量后繼續將黑表筆放置在（+）測繼續進行三相測量，測量方法與上述一致，如測量電阻值正常其并未有充放電現象則表明西門子變頻器能夠上電測量，如若不然則意味著西門子變頻器功率部件損壞需要對測量存在問題的部件進行更換，尤其是西門子變頻器中的功率部件上存在明顯燒毀痕跡的不得將西門子變頻器直接上電。

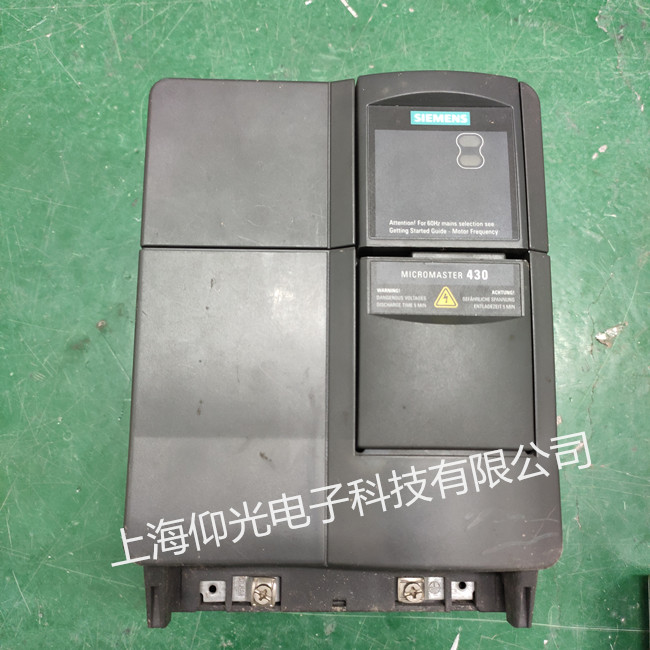

完成了對于西門子變頻器的初步測量后需要對西門子變頻器進行上電測量，以西門子變頻器中MM4變頻器為例：
�。�1）上電后西門子變頻器上的數碼管顯示的是F231故障時，則意味著西門子變頻器的電源驅動板或是主控板存在問題，則可以更換西門子變頻器中的電源驅動板或是主控板來進行測試。
�。�2）在西門子變頻器上電后如面板無顯示或是面板下的指示燈不亮，則意味著西門子變頻器的整流供電部分存在問題，應當對西門子變頻器中的供電部分進行檢測，可以使用萬用表對西門子變頻器中的整流部分中的整流二級管進行檢測，發現存在問題的二極管直接進行更換即可解決問題。
西門子變頻器故障代碼加以說明：
A015 Simolink啟動
A018 開關量輸出短路
A019 來自自由功能塊FB256的報警信息
A020 來自自由功能塊FB257的報警信息
A021 外部報警1
A022 外部報警2
A023 來自自由功能塊FB6的報警信息
A024 來自自由功能塊FB7的報警信息
A025 碳刷長度太短
A026 軸承狀態差
A027 氣流監控
A028 電動機過熱
A029 電動機過熱
A031 速度調節器監控
A033 來自自由功能塊FB8的報警信息
A034 來自自由功能塊FB9的報警信息
A035 驅動堵轉
A036 無電樞電流流過
A037 I2t 電動機 監控響應
A038 超速
A039 功率單元的I 2 t值太高
