歐姆龍PLC工控機上電沒有任何反應，燈不亮故障維修方法
目前在自動化生產線，PLC的應用已經非常普便。雖然PLC非常穩定可靠，可隨著使用年限的增加，它也會出現各種各樣的故障。比如不顯示、無輸出、通電無反應、不受控制、等故障現象。

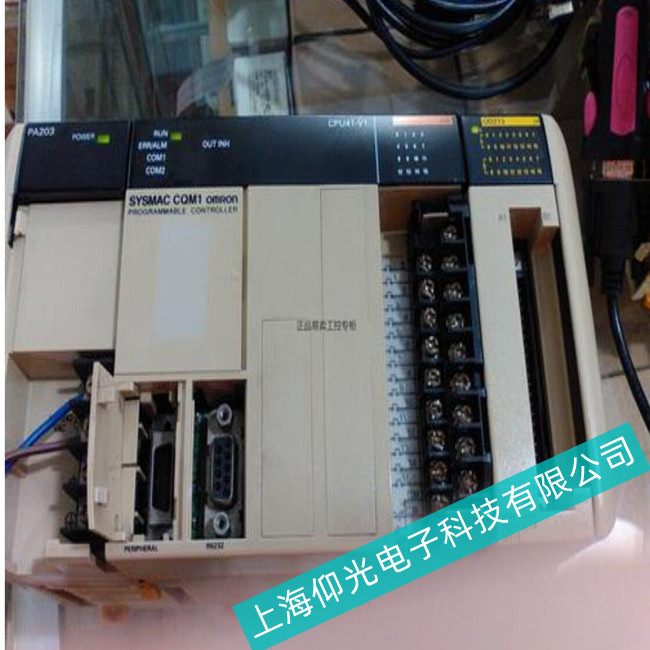

在用數字萬用表的蜂鳴二極管檔位測量電源輸入端子L、N和DC24V輸出端子沒有短路的情況下，我們給PLC接入AC220V電壓，觀察PLC的指示燈狀態，以便確認故障現象。
經過查看，PLC指示燈沒有任何反應，全部不亮！使用萬用表電壓檔測量DC24V輸出端子無電壓輸出。初步判斷為開關電源損壞！
在拆開之后，為了驗證我們的判斷，我們對開關電源單獨通電，結果DC24V和DC5V都正常了。那么就說明我們?cè)鹊呐袛嗍清e(cuò)誤的，證明故障不在開關電源，而是其他部位。
這塊電路板負責輸入信號和輸出信號的傳遞功能。使用萬用表對這塊電路板進行檢測，當我們檢測到DC5V的對地阻值時，發現DC5V嚴重短路，萬用表蜂鳴檔顯示000！證明DC5V對地嚴重短路。
在更換一只新品貼片電容后，再次測量DC5V的對地阻值，阻值恢復到了正常值。隨后將PLC組裝好，通入AC220V電源，測量DC24V輸出正常。PLC的PWR和RUN狀態指示燈也顯示正常了，
總結：PLC通電無反應，無顯示，不一定是開關電源損壞引起，也許是其他問題！在本例中的PLC故障原因?yàn)轵?qū)動板DC5V短路，造成開關電源保護，進而引起PLC在通電后無任何反應。
