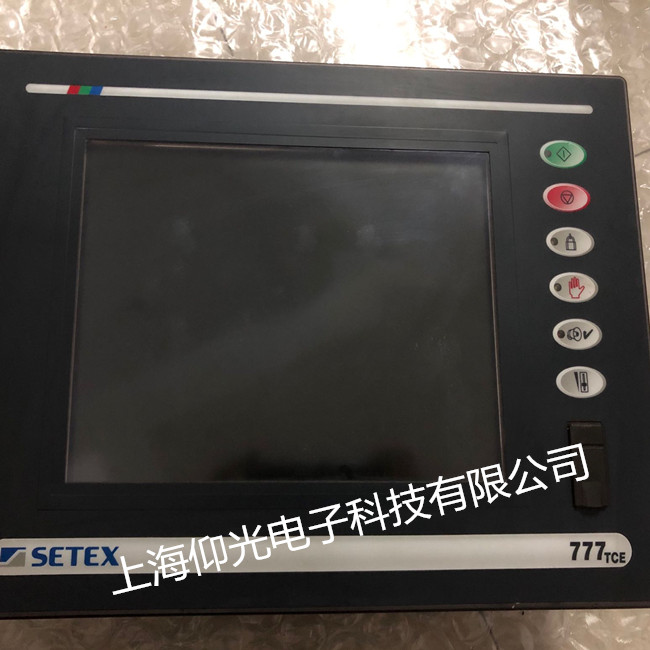

SETEX系統屏維修故障：因上電黑屏來修
該機器也是直流24V供電的，首先用萬用表測了24V電源輸入端與地之間阻值，2兆多歐姆，不短路，
然后打開機器后殼，測電源保 險絲，完好。
于是給機器上24V直流電，電源指示燈亮，初步判定電源電路正常。
用手電簡照屏，能看到屏上的畫面內容，說明了信號驅動板已經工作并且正常輸出了信號。屏顯芯片也初步判定正常。
到此，這種情況就看是燈管還是高壓的問題了。（高壓板壞掉就是一整塊黑板，不會有任何變化。大多高壓板損壞，是會出現一亮就滅的故障的“如：12V供電處的主電容鼓包等。）
高壓板由電源板供電，測U31 1501-33 3A的3.3V DC/DC降壓芯片輸出腳3.3V正常,
又測U32 1501-50 3A的5V DC/DC降壓芯片輸出腳5.2V正常
MMBT5551是一個NPN三極管，關于三極管的應用可以也可以百度相關知識，目前直接用三極管做運算放大器的設計已經非常少了，三極管往往多用于一些簡單的控制信號。
AT1316A-02TP1U是一個LED驅動芯片，直白點講就是負責把液晶屏的背光點亮，如果這個芯片有問題，液晶屏的就是黑的。如果這個芯片外圍元件導致這個芯片不能工作，液晶屏也是黑的。但注意黑屏可不一定就是這個地方有問題，比如整個液晶屏最前面的保險燒了，也是黑的。
AT1308X-GRE這個芯片也是一個與液晶顯示相關的芯片，如果這個芯片有問題，但是液晶屏背光電路沒有問題時，液晶屏就會呈現出白屏的現象，如果發現這個芯片有問題的話，就修復這個地方，保證這個地方能正常工作，液晶屏就可以正常顯示了。
以上就是這個液晶屏壞的所有地方，請有志于電路板維修的學員依據這些線索自行學習相關的知識，比如，液晶顯示的原理是什么？都需要有哪些電壓？需要哪些信號？

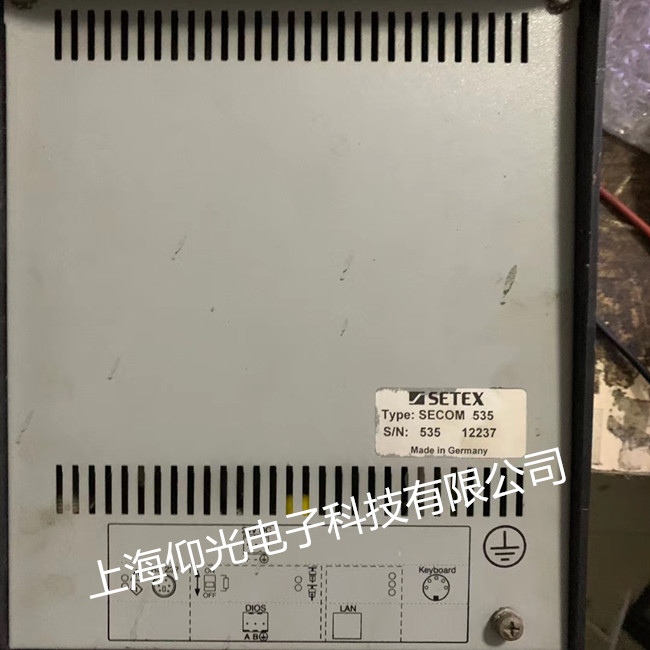

SETEX202SETEX505SETEX515SETEX515DESETEX737SETEX838SETEX883SETEX848德國SETEX染整電腦SECOM535電腦附燈頭線4.7寸德國SETEX染整電腦PLC FMD16Aplus/FMD32A德國SETEX染整電腦SECOM777TCE電腦10.4寸德國SETEX染整電腦SECOM737CE電腦5.7寸德國SETEX染整電腦SECOM777CE電腦8.4寸德國SETEX染整電腦SECOM515DE/505電腦 德國SETEX 染色機電腦是一部工業規格的個人電腦， 專為紡織染整設計開發，簡單的人機界面視窗技術，圖形指示代表操作功能和全中文顯示。 現已廣泛應用于紡織印染行業的染色機、染布機、絞紗機及后整理機械。 SETEX有多種款式和PLC組合可供選擇，已適用于不同的染色機械配置。：SETEX202、SETEX505、SETEX515、SETEX515DE、SETEX737、SETEX838、SETEX883、SETEX848、SETEX737CE、SETEX777CE、SETE787、SETEX737XL、SETEX535、SETEX575，SETEX575，SETEX767，SETEX707FMD PLC系列：FMD8A，F(xiàn)MD12A，F(xiàn)MD24A，F(xiàn)MD32A，F(xiàn)MDS16A PLUS，F(xiàn)MD32A PLUS，F(xiàn)MD16，F(xiàn)MD32。 常見故障：(1)花屏(2)黑屏(3)進入不了主頁面(4)主板壞
