發格報警CNC4028故障排查方法：檢查和急停相關的電路，系統的外部急停被激活了，先在系統上監視一下 輸入點 I1的狀態 是不是為0,檢查X2后的第10針后18針之間有沒有DC24V電壓，正常 I1的狀態為1 第10針和18針之間有24V，這樣報警就消除了。
開機后按下手動模式后3軸自動回零，回零完后一直在重復回零。
回零后指示燈也會亮起，但是還會重復回零。在回零過程中，關掉進給，3軸就不動
但是加工時間在運行，開進給就動。按程序停止鍵有用，就會暫停再按reset鍵復位可以復位，但是馬上又重復回零動作。

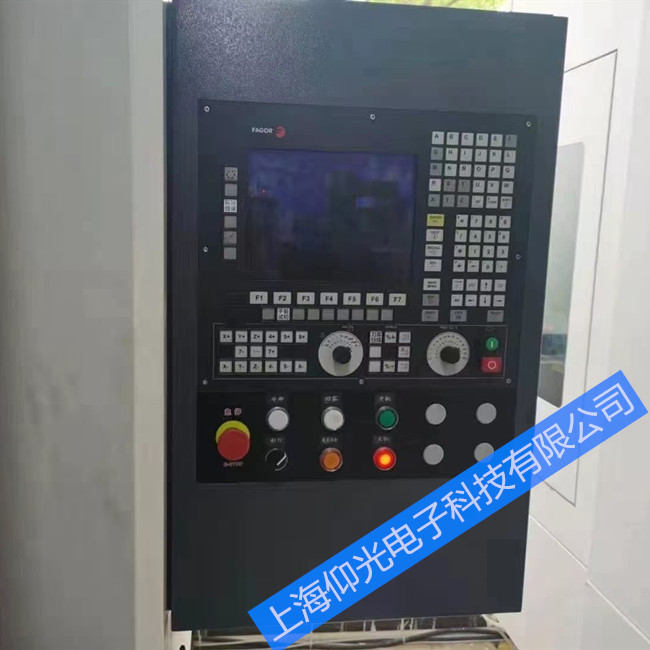

FAGOR發格數控系統,可實現 7 軸聯動+主軸+手輪控制。按其處理速度不同分為8055/A、 8055/B、 8055/C三種檔次。 適用于車床、 車削中心、 銑床、 加工中心、 高速沖床、 激光加工機床、 表面磨床、 工具磨床、 座標磨等設備，語言軟件有如下語言形式： 中文， 西班牙語， 法語， 英語， 意大利語， 德語， 荷蘭語,葡萄牙
發格數控系統維修時，先檢查供電電路是否正常，再檢查其他部件
(1)電源電壓無或過低。數控系統常用的有±5V、±12V、±15V、±24v，少數用+ 3.3 V。電源電壓異常會導致系統運行異常。
(2)電壓表顯示供電電壓正常，示波器發現電壓波形紋波較大。通常是由于電力濾波電容開路、整流二極管不良或焊接故障造成的，有時是由于某些元器件擊穿損壞造成的功率過載。
(3)上電后，系統正常工作，一段時間后電源電壓下降。這通常是一個電壓調整電路或低功率晶體管。當溫度升高時，電源電壓會下降，或者某個組件的焊接出現問題，溫度升高后會出現接觸不良。
CSD5伺服驅動器電容密度越低，則額定電壓越低
主軸控制單元常見故障分類
與進給控制單元情況相同，主軸驅動也分為直流和交流兩種，目前的數控機床多為交流驅動，結合現場情況，著重談一下交流驅動的常見故障。
�。�1）電動機過熱。此類故障由于負載過大，電動機冷卻系統過臟，無法正常冷卻，冷卻風扇不能正常工作，電動機與控制單元之間接觸不良。現場曾出現報警指示電動機過熱的報警，當時，檢查電動機沒有問題，卻發現電動機拖動的變速器的溫度也非常高，后來對變速器潤滑油進行檢查，發現油出現了嚴重的污染，造成了過熱。
�。�2）交流輸入電路的熔絲燒斷。這類故障的原因多為，交流電源側的阻抗太高，電源的整流橋損壞，逆變啟用的晶體管模塊損壞，控制單元的電路板出現故障。但根據現場的情況，遇到這種情況時更換熔絲就可解決問題。
�。�3） 主軸電動機有異常噪聲和振動。對這類故障應先檢查確認是在何種情況下產生的。如在減速過程中產生，則故障發生在再生回路。此時應檢查該回路處的熔絲是否熔斷及晶體管是否損壞。如在恒速下產生，則應先檢查反饋電壓是否正常，然后突然切斷指令，觀察電動機停轉過程中是否有異常噪聲。若有噪聲，多出在機械部分。
�。�4） 電動機速度超過額定值�？赡苁怯捎谠O(shè)定有問題，或是電路板有問題。
�。�5）電動機不轉或達不到正常轉速。這類故障的原因可能在速度指令不正常，主軸定向控制用的傳感器安裝不良，也可根據報警指示確定。
