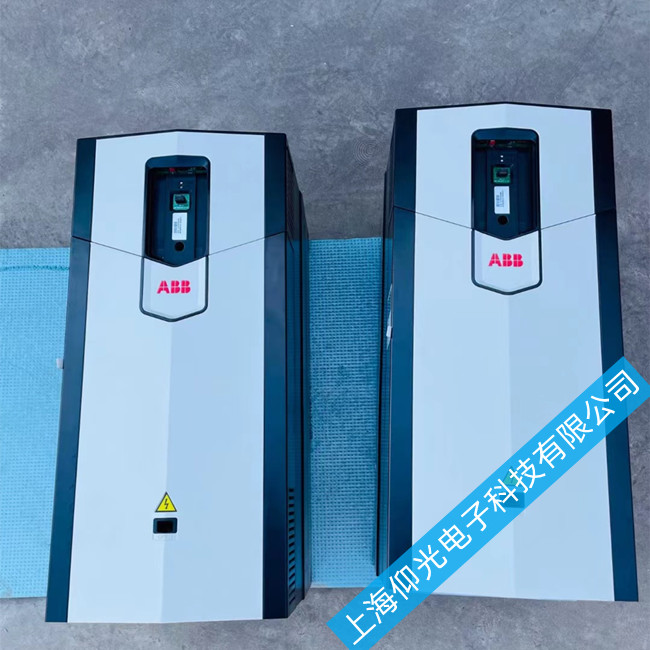

ABB變頻器報短路故障怎么解決
ABB變頻器維修故障代碼：短故障電路
故障原因：連接在外部的電機電纜故障或變頻器自身的硬件故障。
處理方法：拆下變頻器的輸出線，用兆歐表測量三相絕緣情況和三相電氣組，如電機或電纜有問題，更換電機和電纜； 輸出正常時，檢查變頻器的主電路，主要檢查IGBT、變頻器模塊、整流橋等。 如何判斷IGBT、逆變器模塊、整流橋是否正常？ 在這里，用測試儀的二極管文件測試上述健全的電氣部件。 測試結果如下：用萬用表的黑表筆對IGBT測量c，用紅表筆測量e時，電阻值為0.34MQ左右，相反無限大。 其他四種情況都是無限大的。
對于變頻器模塊，用萬用表的黑色表筆測量正極側，用紅色表筆測量負極側時，電阻值為0.67MQ左右，反之為無限大。 用萬用表測量接地極，用紅筆測量負極時，電阻值為0.34MQ左右，反之為無限大； 用萬用表測量正極一側，用紅筆測量接地極時，電阻值為0.34MQ左右，反之為無限大。 整流橋時，用萬用表的黑表筆進行測量用l、紅筆測量3時，電阻值為0.37Mt2左右，反之則為無限大。 其他四種情況都是無限大的。
如果測試結果與上述結果有很大偏差，建議更換。 如果考慮減少維護對生產時間的影響，建議直接更換變頻器。 更換一臺變頻器需要約2個小時的時間控制，但是如果因發生短CIR-cult故障代碼而進行維護，時間將遠遠超過2個小時，無法進行時間控制。
